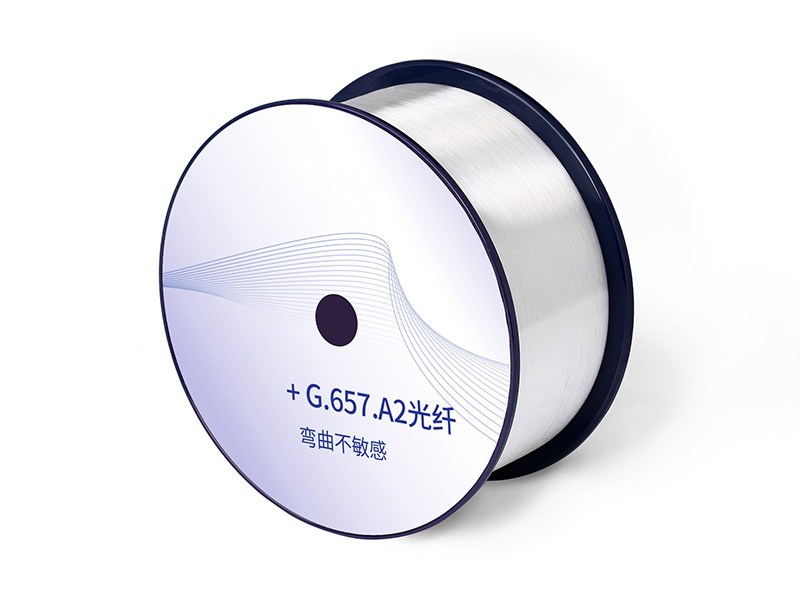

＋彎曲不敏感單模光纖同時具有二個優異的特性：極好的抗彎曲能力和低水峰，可充分利用 O-E-S-C-L 波段（1260 － 1625nm）傳輸。＋光纖的抗彎曲性能，不僅可確保 L 波段的使用，而且易于安裝，尤其是在光纖到戶的網絡(luò )中，光纖的彎曲半徑能滿足沿最小的墻角敷設。不僅如此，＋光纖的模場直徑（MFD）與標準的 G.652 單模光纖一致，這使其與 G.652 光纖有低的連接損耗，包括熔接損耗和插損等。該光纖能充分滿足網絡(luò )對容量和靈活性的需求。
產品應用
? 適用于各種結構的光纜
? 在 O-E-S-C-L 波段工作性能優異
? FTTx 高速光路由
? 有小彎曲半徑要求的光纜
? 小尺寸光纜和光纖器件
產品標準
＋彎曲不敏感單模光纖滿足或優于 ITU-T 推薦的 G.652.D/G.657.A1/G.657.
A2/ G.657.B2 光纖技術規范和 IEC 60793-2-50 B1.3/B6.a1/B6.a2/B6.b2 型光纖技術規范。
產品特點
? 在 7.5 - 15mm 彎曲半徑范圍內，優異的抗彎曲性能
? 完全兼容 G.652 單模光纖
? 低衰減，滿足 O-E-S-C-L 工作波段的要求
? 低的偏振模色散(PMD)，滿足高速率、長距離傳輸需要
? 在包括帶狀光纜在內的各種光纜中使用，具有極低的彎曲附加損耗
? 精確的幾何參數確保低熔接損耗和高熔接效率
? 擁有高的抗疲勞參數，確保在小彎曲半徑下的使用壽命
規格參數
特性 | 條件 | 數據 | 單位 |
|---|
光學特性 |
衰減 | 1310nm | ≤0.35 | [dB/km] |
1383nm(氫老化后) | ≤0.35 | [dB/km] |
1460nm | ≤0.25 | [dB/km] |
1490nm | ≤0.23 | [dB/km] |
1550nm | ≤0.21 | [dB/km] |
1625nm | ≤0.23 | [dB/km] |
相對于波長的衰減變化 | 1285~1330nm, 相對于1310nm | ≤0.03 | [dB/km] |
1525~1575nm, 相對于1550nm | ≤0.02 | [dB/km] |
零色散波長(λ0) | -- | 1300~1324 | [nm] |
零色散斜率(S0) | -- | ≤0.092 | [ps/(nm2·km)] |
偏振模色散系數（PMD) | 單根光纖最大值 | -- | ≤0.1 | [ps/√km] |
| 光纖鏈路值（M=20，Q=0.01%) | -- | ≤0.06 | [ps/√km] |
| 典型值 | -- | 0.04 | [ps/√km] |
光纜截止波長（ λcc) | -- | ≤1260 | [nm] |
模場直徑（MFD) | 1310nm | 8.4~9.2 | [μm] |
1550nm | 9.3~10.3 | [μm] |
有效群折射率（Ne?) | 1310nm | 1.466 | -- |
1550nm | 1.467 | -- |
點不連續性 | 1310nm | ≤0.05 | [dB] |
1550nm | ≤0.05 | [dB] |
幾何特性 |
包層直徑 | -- | 125.0±0.7 | [μm] |
包層不圓度 | -- | ≤0.7 | [%] |
涂層直徑 | -- | 235~245 | [μm] |
涂層/包層同心度誤差 | -- | ≤12.0 | [μm] |
涂層不圓度 | -- | ≤6.0 | [%] |
芯/包層同心度誤差 | -- | ≤0.5 | [μm] |
翹曲度（半徑） | -- | ≥4 | [m] |
交貨長度 | -- | 最長50.4 | [km/盤] |
環境特性1310nm, 1550nm 和 1625nm |
溫度附加衰減 | -65℃ 到85℃ | ≤0.05 | [dB/km] |
溫度-濕度循環附加衰減 | -10℃ 到85℃，98% 相對濕度 | ≤0.05 | [dB/km] |
浸水附加衰減 | 23℃, 30 天 | ≤0.05 | [dB/km] |
濕熱附加衰減 | 85℃，85%相對濕度，30天 | ≤0.05 | [dB/km] |
干熱老化 | 85℃，30天 | ≤0.05 | [dB/km] |
機械特性 |
篩選張力 | -- | ≥9.0 | [N] |
-- | ≥1.0 | [%] |
-- | ≥100 | [kpsi] |
| 宏彎附加損耗 | 10圈，半徑15mm | 1550nm | ≤0.03 | [dB] |
| 10圈，半徑15mm | 1625nm | ≤0.1 | [dB] |
| 1圈，半徑10mm | 1550nm | ≤0.1 | [dB] |
| 1圈，半徑10mm | 1625nm | ≤0.2 | [dB] |
| 1圈，半徑7.5mm | 1550nm | ≤0.5 | [dB] |
| 1圈，半徑7.5mm | 1625nm | ≤1.0 | [dB] |
涂層剝離力 | 典型平均值 | 1.5 | [N] |
峰值 | 1.3~8.9 | [N] |
| 動態疲勞參數 | -- | ≥20 | -- |
