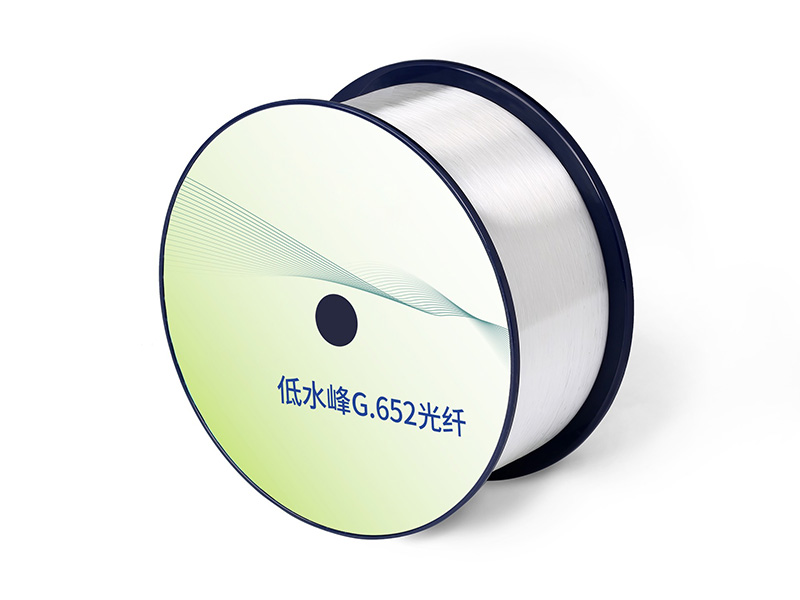

低水峰非色散位移單模光纖適用于1260-1625nm 全波段的傳輸系統。它抑制了普通單模光纖在1383nm 附近由于氫氧根離子(OH-) 吸收造成的水峰損耗，將工作窗口擴大到E 波段(1360-1460nm)，從而增加了約100nm 的光譜帶寬。光纖全面優化了1260-1625nm 全波段的衰減和色散特性，并提高了L 波段(1565-1625nm) 的抗宏彎性能，充分滿足了在單根光纖上多信道傳輸高速率業務的需求。
產品應用
光纖具有很寬的光譜帶寬和優越的光學特性，是支持以太網、互聯網協議(IP)、異步傳輸模式(ATM)、同步光網絡(luò )(SONET)和波分復用系統(WDM)等不同傳輸技術的最佳選擇。全貝? 光纖為骨干網、城域網和接入網提供了更大的帶寬資源，滿足了語音、數字、圖像傳輸等多種業務對帶寬資源的要求。
光纖適用于各類光纜結構，包括光纖帶光纜、松套層絞式光纜、骨架式光纜、中心束管式光纜和緊套光纜等。
產品標準
低水峰單模光纖符合或優于ITU-T G.652.D 和IEC 60793-2-50 B1.3型光纖技術規范。
對光纖產品的各項指標制定了更嚴格的標準。
產品特點
實現1260-1625nm 全波段的傳輸，光譜帶寬增加50%，提高了系統傳輸容量
優越的光學特性滿足高速率DWDM 和CWDM 系統的傳輸要求
與現有的1310nm 傳輸設備兼容
涂層保護性好、剝離性能優越
精確的幾何參數確保低熔接損耗和高熔接效率
規格參數
特性 | 條件 | 數據 | 單位 |
|---|
光學特性 |
|---|
衰減 | 1310nm | ≤0.34 | [dB/km] |
1383nm（氫老化后） | ≤0.34 | [dB/km] |
1550nm | ≤0.20 | [dB/km] |
1625nm | ≤0.24 | [dB/km] |
相對于波長的衰減變化 | 1285-1330nm, 相對于1310nm | ≤0.03 | [dB/km] |
1525-1575nm, 相對于1550nm | ≤0.02 | [dB/km] |
波長范圍內的色散 | 1285-1340nm | -3.5到3.5 | [ps/(nm·km)] |
1550nm | ≤18 | [ps/(nm·km)] |
1625nm | ≤22 | [ps/(nm·km)] |
零色散波長(λ0) | -- | 1300~1324 | [nm] |
零色散斜率(S0) | -- | ≤0.092 | [ps/(nm2·km)] |
零色散斜率典型值 | -- | 0.086 | [ps/(nm2·km] |
偏振模色散系數（PMD) | 單根光纖最大值 | -- | ≤0.1 | [ps/√km] |
| 光纖鏈路值（M=20，Q=0.01%) | -- | ≤0.06 | [ps/√km] |
| 典型值 | -- | 0.04 | [ps/√km] |
光纜截止波長（ λcc) | -- | ≤1260 | [nm] |
模場直徑（MFD) | 1310nm | 8.7~9.5 | [μm] |
1550nm | 9.8~10.8 | [μm] |
有效群折射率（Ne?) | 1310nm | 1.466 | -- |
1550nm | 1.467 | -- |
點不連續性 | 1310nm | ≤0.05 | [dB] |
1550nm | ≤0.05 | [dB] |
幾何特性 |
包層直徑 | -- | 125.0±0.7 | [μm] |
包層不圓度 | -- | ≤1.0 | [%] |
涂層直徑 | -- | 235~250 | [μm] |
涂層/包層同心度誤差 | -- | ≤12.0 | [μm] |
涂層不圓度 | -- | ≤6.0 | [%] |
芯/包層同心度誤差 | -- | ≤0.6 | [μm] |
翹曲度（半徑） | -- | ≥4 | [m] |
交貨長度 | -- | 最長50.4 | [km/盤] |
環境特性 1310nm, 1550nm 和 1625nm |
溫度附加衰減 | -60℃ 到85℃ | ≤0.05 | [dB/km] |
溫度-濕度循環附加衰減 | -10℃ 到85℃，98% 相對濕度 | ≤0.05 | [dB/km] |
浸水附加衰減 | 23℃, 30 天 | ≤0.05 | [dB/km] |
濕熱附加衰減 | 85℃，85%相對濕度，30天 | ≤0.05 | [dB/km] |
干熱老化 | 85℃，30天 | ≤0.05 | [dB/km] |
機械特性 |
篩選張力 | -- | ≥9.0 | [N] |
-- | ≥1.0 | [%] |
-- | ≥100 | [kpsi] |
宏彎附加損耗 | 100圈，半徑30mm | 1625nm | ≤0.05 | [dB] |
| 100圈，半徑25mm | 1310nm 和1550nm | ≤0.05 | [dB] |
| 1圈，半徑16mm | 1550nm | ≤0.05 | [dB] |
涂層剝離力 | 典型平均值 | 1.5 | [N] |
峰值 | 1.3~8.9 | [N] |
動態疲勞參數 | -- | ≥20 | -- |
